DSP6700 5.1声道专业前级效果器

品牌:MARKAVSI

类别:前级效果器

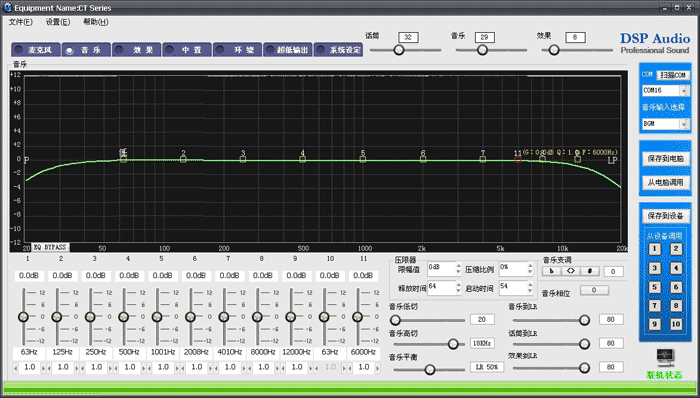

PC控制界面:

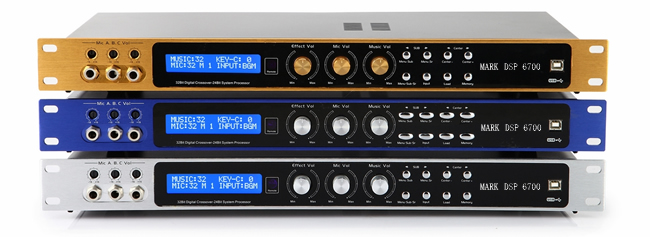

产品名称:MARK DSP6700 5.1声道专业数码前级效果器 / 前置效果器

产品功能特点简介

◆采用日本顶级IC,纯数字参量均衡控制,可调0.1dB,最大幅度±12dB,适用于各种高端场所使用。

◆本产品采用32Bit高性能DSP及AD/DA转换处理,频带宽,动态大,48KHZ采样频率的专业数字卡拉OK处理器。

◆话筒十二段参量均衡,MIC相位、高、低切(通)可调,操作方便简洁。

◆音乐十一段参量均衡,音乐相位、高、低切、平衡、音乐、MIC、效果至L、R增益可调,另置十三段变调。

◆效果部份回声混响比例可调百分比,回声三段、速度、延时、高、低切、相位,混响四段、延时、时间、高、低切可调。

◆中置三段、音乐、话筒、效果至中置、总音量、相位比例可调。

◆环绕三段、音乐、话筒、效果至环绕、延时、相位、总音量比例可调。

◆超低三段、高、低切、延时、相位、总音量、话筒至超低比例可调。

◆内置高速压限模块、限幅值(0-30B)、压缩比例、启动、释放时间可调。

◆MIC、音乐、超低最大音量、音乐、MIC初始音量、超低切换时间、模式可自行设定。

◆专业DSP数字处理,具有强大灵活的编辑和控制功能,高质量的专业演唱效果(混响,回声,混响+回声)。

◆内置自动数字声反馈抑制功能模块,设计重点在移频的同时不影响音质效果,同时最大限度的保护一级设备,且有效解决令人烦恼的声反馈啸叫。

◆音频处理功能齐全,前面板可以进行控制,调节,LCD显示,全数字参数调整,操作更方便,快捷。

◆10种预设置效果模式,开机默认第一种,可保存于电脑或设备,方便安装调试。

◆20*2蓝色背光源白色字符LCD显示屏,显示更直观。

◆VOD点歌系统外接输入口可选配光纤传输功能,音乐信号选择光纤传输性能较传统恪提升20%左右。

◆配备了红外线摇控功能及电脑USB多功能控制端口;USB电脑实时控制,界面操作更方便直观。



◆三组音频自动优先输入,一路音频信号辅助输出,一路主声道辅助输出,

◆AUX立体声输入,5.1声道输出。

◆隐藏式开关机次数限制,最大可设250次,外置面板锁,使用中更方便安全。

操作简介

音乐部分
音乐音量及音乐各项参数的调整,按下音乐编码器调出音乐总菜单,旋转其编码器即可调出以下子菜单;
1:音乐左右平衡MUSICBAL:L=R
2:音乐至左右声道音量MUSTOLR:0---80
3:效果至左右声道音量EFFTOLR:0---80
4:话筒至左右声道音量MICTOLR:0---80
5:音乐起始值MUSV--HOLD:0---30
6:音乐压缩比例MUSRATIO:0---63
7:音乐上升时间MUSATTACK:0---63
8:音乐下降时间MUSRELEAS:0---63
9:音乐相位选择MUSPHASER:0*/180*
10:音乐EQ值MUSQEQ01:0.0---15.0
11:音乐EQ增益MUSGEQ01:-12.0db---+12.0db
12:音乐EQ频点MUSVEQ01:20HZ---19930HZ

音乐EQ(10---42)共11段。
选择需调整的子菜单,按下音乐编码器确认子菜单,旋转其编码器即可调整所需参数。



话筒部分

话筒音量及话筒各项参数的调整,按下话筒编码器调出话筒总菜单,旋转其编码器即可调出以下子菜单;
1:话筒高通MICHPASS:20HZ---2980
2:话筒起始值MICV--HOLD:-30---0
3:话筒压缩比例MICRATIO:0---63
4:话筒上升时间MICATTACK:0---63
5:话筒下降时间MICRELEAS:0---63
6:话筒EQ值MICQEQ01:0.0---15.0
7:话筒EQ增益MICGEQ01:-12.0db---+12.0db
8:话筒EQ频点MICVEQ01:20HZ---19930HZ,话筒EQ(6---44)共12段
9:话筒相位选择MICPHASER:0*/180*,选择需调整的子菜单,按下话筒编码器确认子菜单,旋转其编码器即可调整所需参数。

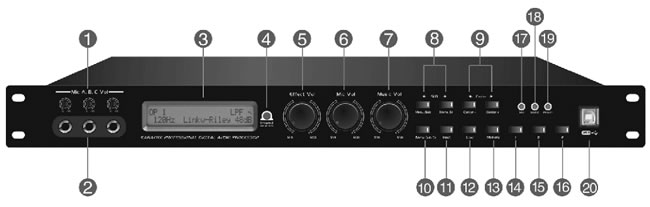

产品功能特点简介




1.MICA.B.CVol麦克风输入电平控制;
2.麦克风输入端口A、B、C;
3.2002ALCD液晶显示屏;
4.InfraredreceiverCt750摇控接收窗;
5.EffectVol效果参数设置,旋转时作参量调节用,当按下时进入内部参数设置,修改及确认均由按下此键完成;
6.MICVol麦克风参数设置,旋转时作参量调节用,当按下时进入内部参数设置,修改及确认均由按下此键完成。
7.MusicVol音乐参数设置,旋转时作参量调节用,当按下时进入内部参数设置,修改及确认均由按下此键完成。
8.SUB超低音菜单,参数设置
9.Center中置菜单,参数设置
10.Menu.sub.sr总菜单
11.Intup音乐输入通道切换
12.Load用户方案调用,选择后按Intup即可
13.Memory用户方案保存到机器,选择后按Intup即可
14.b降调设置,长按为键盘锁密码设置功能
15.变调复位设置
16.#升调设置
17.MIC话筒信号灯
18.Music音乐指示灯
19.Power电源指示灯
20.USBPc电脑联机端口

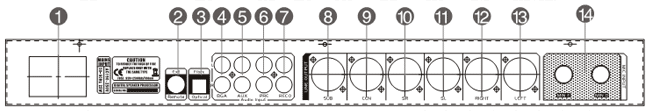

后板功能简介:



1.电源插座及电源开关
2.外接红外S端子
3.光纤输入接口
4.音乐信号BGA输入口
5.音乐信号AUX输入口
6.音乐PRE输入口
7.音乐PECO输入口
8.SUB超低输出通道
9.CEN中置输出通道
10.Sr环绕右声道输出接口
11.Sl环绕左声道输出接口
12.Right主声道右输出接口
13.Left主声道左输出接口
14.后置无线咪插输入端



菜单简介:

1、MIC(话筒)
①MICHPASS(话筒低切)20Hz~3000Hz
②MICLPASS(话筒高切)4000Hz~20000Hz
③MICEQ(11BandEQ)Gain:-12dB~+12dBQ:0.1~15
④MICAT:1~124ms(启动时间)MICRT:1~124ms(释放时间)
  MICLU:-30dB~0(限幅值)MICRatio:0~100%(压缩比例)
  注:第④点功能于PC界面控制。
⑤MICPHASER(话筒相位)0°或180°
⑥MICTOLR(话筒到主通道音量)0~80
⑦主通道延时0~10ms

2、MUSIC(音乐)
①MUSICHPASS(音乐低切)20Hz~3000Hz
②MUSICLPASS(音乐高切)4000Hz~20000Hz
③MUSICEq(9BandEQ)Gain:-12dB~+12dBQ:0.1~15
④MUSICAT:1~127ms(启动时间)MUSICRT:1~127ms(释放时间)
  MUSICLU:-30dB~0(限幅值)MUSICRatio:0~100%(压缩比例)
  注:第④点功能于PC界面控制。
⑤MUSICPHASER(音乐相位)0°或180°
⑥MUSICTOLR(音乐到主通道音量)0~80
⑦主通道延时0~10ms
⑧MUSICBALANCE(音乐平衡)L100%-LR50%-R100%
⑨MUSICMODIFIEDTONE(音乐变调)b6~b1(降调),<>(复位),#1~#6(升调)
⑩MUSICINPUT(音乐输入)AUX、BGM、SPD三种输入方式选择。

3、EFFECT(效果)
①,ECHOEFFECT(回声效果)
  (1)STERECHO(立体声回声)、MONOECHO(单声道回声)、LRECHO(主声道回声)
  (2)ECHOTIME(回声速度)0~400ms
  (3)ECHOREPEAT(回声重复次数)0~100%
  (4)ECHOHPASS(回声低切)20Hz~1001Hz
  (5)ECHOLPASS(回声高切)4000Hz~18000Hz
  (6)ECHOEQ(3BandEQ)Gain:-12dB~+12dBQ:0.1~15
  (7)ECHOPHASER(回声相位)0°或180°
  (8)EFFECTTOLR(效果到主通道)0~80
②,REVERBEFFECT(混响效果)
  (1)SMALROOM(小房间)、LARGROOM(大房间)、SMALHALL(小礼堂)、LARGHALL(大礼堂)、BGPLATE、LMPLATE、CHAMBER(会议厅)、OFF(关闭)
  (2)REVERBDELAYTIME(混响延时时间)0~100ms
  (3)REVERBTIME(混响时间)0~10s
  (4)REVERBHPASS(混响低切)20Hz~1001Hz
  (5)REVERBLPASS(混响高切)4000Hz~18000Hz
  (6)REVERBEQ(4BandEQ)Gain:-12dB~+12dBQ:0.1~15
  (7)REVERBPHASER(混响相位)0°或180°
  (8)EFFECTRATIO(效果比例)ECHO100%~ECHO&REV~REV100%

4、CEN(中置)
①MUSTOCEN(音乐到中置)0~80
②MICTOCEN(话筒到中置)0~80
③EFFTOCEN(效果到中置)0~80
④CENEQ(3BandEQ)Gain:-12dB~+12dBQ:0.1~15

5、SUR(环绕)
①MUSTOCEN(音乐到环绕)0~80
②MICTOSUR(话筒到环绕)0~80
③EFFTOSUR(效果到环绕)0~80
④SUREQ(3BandEQ)Gain:-12dB~+12dBQ:0.1~15
⑤SURROUNDPHASER(环绕相位)0°或180°

6、SUB(超低音)
①SUBVOLUME(超低音音量)0~80
②SUBHPASS(超低音低切)20Hz~400Hz
③SUBLPASS(超低音高切)400Hz~20Hz
④SUBEQ(3BandEQ)Gain:-12dB~+12dBQ:0.1~15
⑤SUBPHASER(超低相位)0°或180°
⑥SUBDEALYTIME(超低音延时)0~
⑦超低音斜率(注:仅PC界面可控制)12/24

7、设定(注:以下第①~⑤点仅为PC界面可控制。)
①MusicStartVolume(音乐初始化音量)0~80
②MusicLimterVolume(音乐限制音量)0~80
③MicStartVolume(话筒初始化音量)0~80
④MicLimterVolume(话筒限制音量)0~80
⑤超低间演唱音量及超低切换时间 0~80及1~8s
